Подробный официальный разбор заданий Всероссийской олимпиады школьников по Физике от 30-31 января 2026 г. Решения, критерии оценивания и комментарии экспертов для 9 класса.
Задания для 9 класса
Скачать задания первого тура для 9 класса
Скачать задания второго тура для 9 класса
Критерии для 9 класс
Скачать критерии первый тур для 9 класса
Скачать критерии второго тура для 9 класса
Региональный этап по Физике 9 класс
Практический тур
Задание 1. Шприц
Вам выдан шприц объёмом 10 мл без иглы. Масса цилиндрической части без поршня равна m1, масса поршня — m2 (см. рисунок). Координату центра масс системы «цилиндр + поршень + содержимое» будем обозначать xC1 и отсчитывать вдоль шкалы шприца в мл.
Измерьте зависимость (не менее 10 точек) координаты центра масс системы xC1 (в мл) от показаний шприца V — объёма воздуха в нём (в мл). Постройте график зависимости xC1(V) и найдите по нему отношение масс m1/m2.
Повторите измерения, заполняя шприц водой объёмом V. Для каждого значения V определите координату центра масс xC2 (не менее 10 точек). Постройте график зависимости xC2(V) на той же координатной плоскости, что и в пункте 1. Определите минимальное значение xC2min.
Получите выражение, которое связывает между собой xC1(V) и xC2(V) — координаты центра масс шприца в случаях, когда внутри него V мл воздуха или воды соответственно. В полученном выражении должны содержаться только m1, m2, V, xC1, xC2 и плотность воды p0.
Зависимость, полученную в пункте 3, можно привести к виду Y = kX, где Y и X — переменные, зависящие от измеряемых параметров (V, xC1, xC2), а k — постоянный коэффициент, связанный с массами m1 и m2. Предложите подходящие переменные Y и X. Постройте линейный график Y(X) и по его параметрам определите массы m1 и m2.
Плотность воды p0 = 1000 кг/м³, массой воздуха пренебречь.
Вынимать поршень из цилиндра шприца запрещено.
В этой задаче погрешности оценивать не нужно.
Оборудование: шприц 10 мл без иглы; нить; кусочек малярного скотча; стакан с водой; масштабно-координатная бумага для построения графиков.
Задание 2. Серый ящик
Внутри серого ящика находятся потенциометр и неизвестный элемент, соединённые как показано на рисунке. Ручка потенциометра и провода «А», «Б» и «В» выведены наружу серого ящика.
1. С помощью выданного оборудования определите номинальное (полное) сопротивление потенциометра. При решении этого пункта строить графики не требуется. Подробно опишите способ определения полного сопротивления.
2. Измерьте вольт-амперную характеристику неизвестного элемента, подключив «+» источника к выводу «А». Измерения необходимо провести в максимально широком диапазоне напряжений, получив не менее 15 точек, равномерно распределённых по оси напряжения.
3. Постройте график полученной вами вольт-амперной характеристики.
Оборудование: серый ящик; соединительные провода; мультиметр (в режиме омметра и вольтметра) с щупами; держатель для батареек; две батарейки типа АА; масштабно-координатная бумага для построения графика.
Комплект для измерений не разбирать! Во избежание разряда батарейки не держите цепь замкнутой, когда не производите измерений! Режимом амперметра пользоваться запрещено! Для мультиметра примите погрешность прямого измерения равной 3 единицам последнего разряда, но не менее 1% от измеряемой величины.
Теоретический тур
Задание 1. Рамка с упругими отражениями
В вертикальной плоскости расположена прямоугольная рамка с жёсткими стенками. Точки A и B находятся внутри рамки так, как показано на рисунке: все расстояния до стенок, а также взаимное расположение точек следует принимать согласно масштабу рисунка. Перед началом эксперимента всю конструкцию (рамку вместе с точками A и B) можно повернуть в пределах одной вертикальной плоскости. После поворота рамки маленькую гладкую шайбу помещают в точку A и отпускают без начальной скорости.
Найдите все возможные ориентации рамки, при которых шайба после одного удара попадает из точки A в точку B, и для каждой из них определите угол между отрезком AB и ускорением свободного падения.
Отражение шайбы от стенок рамки считайте абсолютно упругим: угол падения равен углу отражению, скорость не изменяется по модулю.

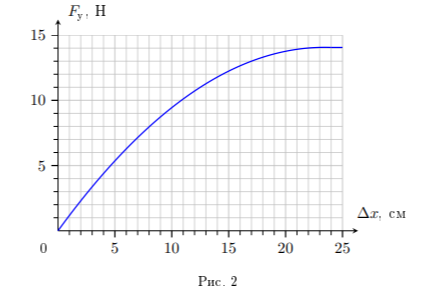

Задание 2. На рисунке 1 изображена система, состоящая из двух пружин и упругой ленты. Обе пружины с коэффициентом жёсткости k=100Н/м подчиняются закону Гука. График зависимости силы упругости от удлинения ленты изображён на рисунке 2. В недеформированном состоянии общая длина первой пружины и ленты равна длине второй пружины. К планке на правом конце системы прикладывают внешнюю силу F, чтобы планка постоянно оставалась параллельной стене.
Определите удлинения пружин Δx1, Δx 2 и упругой ленты Δx для двух значений внешней силы:
F=1,0Н и F=20Н.
С какой максимальной внешней силой Fmax можно растягивать систему, если лента рвётся при удлинении Δx max =25см?
