Многопрофильная инженерная олимпиада “Звезда” заключительный тур 2024-2025 по Машиностроению для учащихся 7-8, 9-10, 11 классов. Проходящую 15 февраля 2025 г.
Инженерная олимпиада «Звезда» заключительный этап
→ Скачать полные задания по машиностроению
Проектная задача
Выпускник университета решил организовать собственное малое инновационное предприятие. Взяв кредит в банке, он купил производственную систему для изготовления малогабаритных роботов (рис. 1). Такой робот оснащен несущей системой, приводами, линейными измерительными преобразователями (энкодерами), компьютерной системой управления. В цехе предприятия было установлено следующее оборудование: токарный и фрезерный обрабатывающие центры с ЧПУ, сварочный робот, станок аддитивного производства. В процессе изготовления различных деталей молодой инженер столкнулся с рядом производственных задач, представленных ниже
Задания 7-8 класс

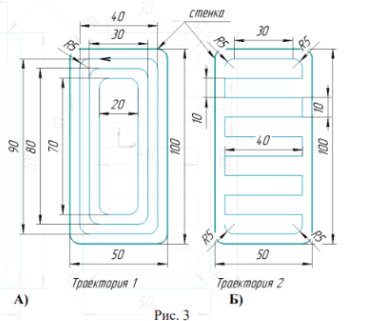

1. На вертикальном обрабатывающем центре фрезеруется деталь (рис. 2). Фреза, при обработке, может двигаться по различным траекториям, две из которых показаны на рис. 3. Траектории на рис. 3а представляют собой три эквидистантных прямоугольника со скругленными углами. Траектория на рис. 3б представляет собой ломаную линию. Требуется определить, какая из траекторий обеспечит наименьшее время обработки, если известно, что фреза движется с постоянной скоростью. Параметры траекторий показаны на рис. 3. Каждую траекторию инструмент проходит один раз.
Задания 9-10 класс
1. На вертикальном обрабатывающем центре фрезеруется деталь (рис. 2). Фреза, при обработке, может двигаться по различным траекториям, две из которых показаны на рис. 3. Траектории на рис. 3а представляют собой три эквидистантных прямоугольника со скругленными углами. Траектория на рис. 3б представляет собой ломаную линию. Требуется определить, какая из траекторий обеспечит наименьшее время обработки, если известно, что фреза движется с постоянной скоростью. Параметры траекторий показаны на рис. 3. Каждую траекторию инструмент проходит один раз.
Задания 11 класс
1. На станке аддитивного производства (3D-принтере) изготавливается пластиковая модель детали робота в натуральную величину (рис. 2, размеры в миллиметрах). Требуется определить длину пластиковой проволоки диаметром d=2 мм, необходимую для изготовления такой детали.
